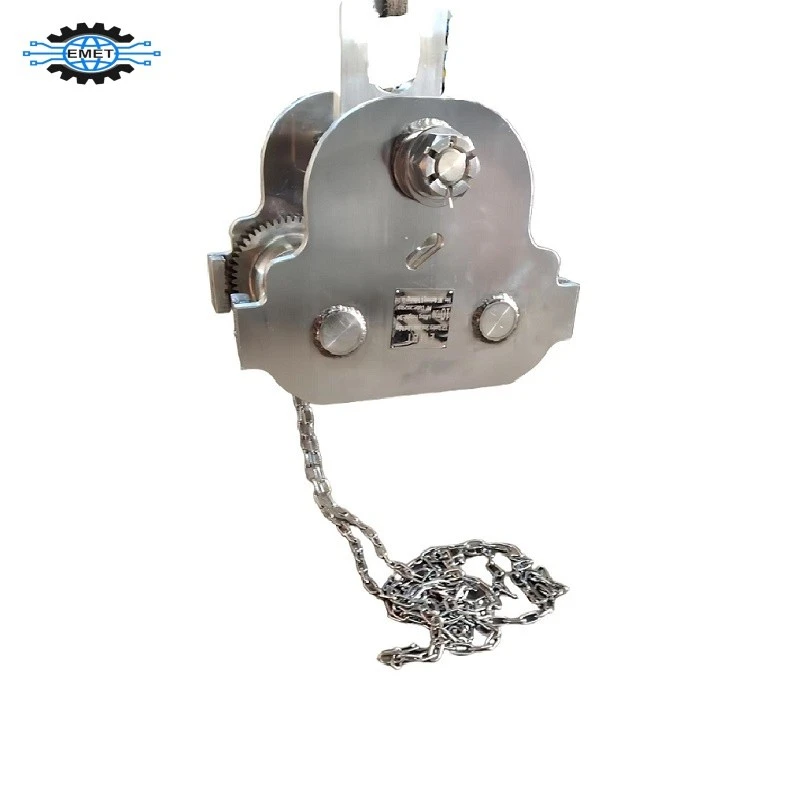

Bjelkevogn i rustfritt stål
Oversikt
Denne håndtrekkvognen drives av kjettinger og beveger seg på den nedre flensen på I-bjelkebanen, mens håndskyvevognen skyver og løfter tunge gjenstander direkte for hånd. Håndløfteløfteren, som er montert på den nedre delen av bjelkevognen i rustfritt stål for å danne en gående type håndtrekkheis, kan installeres på rette eller buede remskiver overliggende transportlinjer eller manuelle enkeltbjelke overheadkraner. Stainless Steel Beam Trolley er mye brukt til utstyrsinstallasjon og lastløfting i fabrikker, gruveanlegg, dokker, verft, lager og datasentre. Det gir betydelige fordeler, spesielt ved vedlikehold av utstyr på steder utenfor-nettet der strømforsyningen ikke er tilgjengelig.
Hovedfunksjoner
1. Siden det er en manuell modell, er det trygt å jobbe og lett å vedlikeholde;
2. Strukturen er kompakt, installasjonsstørrelsen er liten, og avstanden mellom hjulfelgene på rullene kan enkelt justeres i henhold til kravene til sporbredden;
3. Rulleakselen er utstyrt med rullelager, som har høy bevegelseseffektivitet og lave skyve- og trekkkrefter;
4. Rulleakselen vedtar en spesiell hjulbane, som kan kjøre på et flatt spor med en helning på 1:6 eller lavere;
5. Hjuldesignet har en felg som gjør det mulig å kjøre i kurver med mindre krumningsradier.
Tekniske parametere
|
TGP-serien med bjelkevogn i rustfritt stål-trekktype |
|||||||
|
Modellnr. |
TGP01 |
TGP02 |
TGP03 |
TGP04 |
TGP10 |
TGP20 |
|
|
Nominell belastning (T) |
1 |
2 |
3 |
5 |
10 |
20 |
|
|
Testet belastning(T) |
1.25 |
2.25 |
3.25 |
5.25 |
10.825 |
20.825 |
|
|
Standard arbeidshøyde (M) |
2.5 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
|
|
Håndtrekkkraft ved full last(N) |
80 |
140 |
150 |
170 |
320 |
2*320 |
|
|
Min kurve R gikk gjennom (m) |
1.0 |
1.1 |
1.3 |
1.4 |
1.7 |
5 |
|
|
Hoveddimensjoner |
A |
280 |
318 |
340 |
365 |
410 |
475 |
|
B |
236 |
273 |
320 |
366 |
389 |
789 |
|
|
C |
211 |
236 |
295 |
334 |
460 |
575 |
|
|
H |
115 |
130 |
164 |
177 |
237 |
300 |
|
|
F(F) |
3 |
||||||
|
I-BeamTstativ Bredde(mm) |
80-146 |
80-168 |
80-168 |
100-170 |
122-203 |
122-203 |
|
|
Nettovekt (KG) |
14 |
16 |
24 |
36 |
90 |
215 |
|
|
TGS Series-serien med bjelkevogn i rustfritt stål-Push Type |
||||||
|
Modellnr. |
TGS01 |
TGS02 |
TGS03 |
TGS04 |
TGS10 |
|
|
Nominell belastning (T) |
1 |
2 |
3 |
5 |
10 |
|
|
Testet belastning(T) |
1.25 |
2.25 |
3.25 |
5.25 |
10.825 |
|
|
Min kurve R gikk gjennom (m) |
1.0 |
1.1 |
1.3 |
1.4 |
1.7 |
|
|
Hoveddimensjoner |
A |
242 |
280 |
300 |
316 |
343 |
|
B |
236 |
273 |
320 |
366 |
389 |
|
|
C |
211 |
236 |
295 |
334 |
460 |
|
|
H |
115 |
130 |
164 |
177 |
237 |
|
|
F(F) |
3 |
|||||
|
I-BeamTstativ Bredde(mm) |
80-146 |
80-168 |
80-168 |
100-170 |
122-203 |
|
|
Nettovekt (KG) |
8 |
10 |
24 |
36 |
83 |
|
Sammenligningen mellom Beam Pull Trolley og Beam Pulled Push Trolley
|
|
Kjøremodus |
Struktur |
Søknader |
|
TGP bjelkevogn i rustfritt stål |
Drives av en kjetting, trekker operatøren i kjedet for å kjøre vognen for å bevege seg langs I-bjelkesporet. |
Utstyrt med hjul og kjeder, og TGP10-modellen integrerer en reduksjonsmekanisme for å spare innsats. |
Egnet for scenarier med stor plass, tung belastning eller presis kontroll av bevegelseshastighet, spesielt egnet for miljøer uten strømforsyning. |
|
TGS bjelkevogn i rustfritt stål |
Direkte presset av mannskap, avhengig av skyvekraft for å få vognen til å gli på banen. |
Utstyrt med universalhjul, fokuserer strukturen mer på jevn glidning og stabilitet. |
Mer egnet for situasjoner med lav klaring, lett last kort avstand og hyppig drift, som for eksempel materialoverføring i verksteder og lager. |

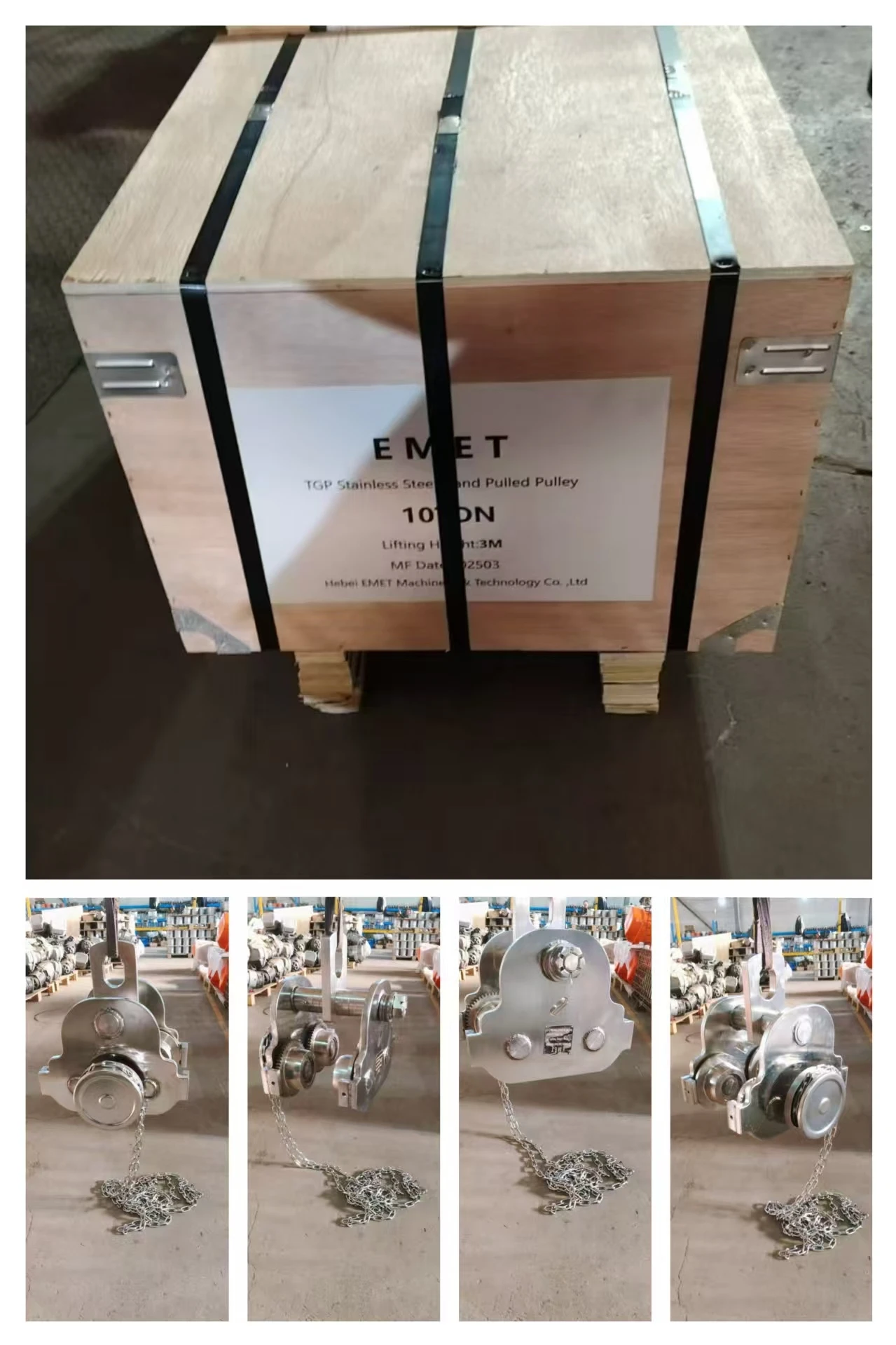

Produktbilder i fabrikken
Alt du trenger å vite
EMET vil være din mest profesjonelle ekspert på håndtering av løsninger.
1.Hva er fordelene med 304 rustfritt stålmateriale?
Korrosjonsbestandigheten til 304 rustfritt stål kommer fra dets kjemiske sammensetning (inneholder 18 % krom, 8 % nikkel og en liten mengde karbon). Kromelementet danner en tett kromoksidbeskyttende film på overflaten, som effektivt kan motstå korrosjon av atmosfære, vann, sure løsninger (som fortynnet svovelsyre, fosforsyre) og svake alkaliske medier.
I tillegg kan 304 rustfritt stål opprettholde stabilitet innenfor temperaturområdet -196 grader til 800 grader, uten risiko for sprø brudd i lav-temperaturmiljøer og utmerket oksidasjonsmotstand i høye-temperaturmiljøer, noe som gjør det egnet for kjøleutstyr, høytemperaturovner og andre scenarier.
2. Hvilke forslag har EMET til modellvalg?
Hvis tunge gjenstander må løftes og flyttes langs sporet over en lang avstand, foretrekkes TGP-serien med bjelkevogn i rustfritt stål-; Hvis den brukes til lett belastning, høy-frekvent og horisontal transport over korte avstander (som for eksempel omsetning av stålnett i elektroniske fabrikker), er TGS-seriens håndskyvevogn mer praktisk. Velg ulike lastmodeller basert på maksimal last.
3.Kan kjedelengden til TGP-seriens håndtrekkvogn tilpasses?
Standardlengden er 3 meter, og lengden kan tilpasses.
4.Kan denne bjelkevognen i rustfritt stål brukes i miljøer som gruver?
På grunn av dets ikke-elektrifiserte natur og rustfrie stålmaterialers motstand mot gnistdannelse, kan dette produktet brukes i eksplosjonssikre miljøer som gruver.
